Technologie-Module · POWER
AC/DC-Versorgung
Mit den Power-Modulen versorgen Sie Prüflinge mit Strom – für Wechselstrom- (AC) und Gleichstrom-Verbraucher (DC). Alle Module messen zusätzlich Strom und Leistung mit hochwertigen Wandlern und dienen so auch als Sensor für die Qualitätsbeurteilung.

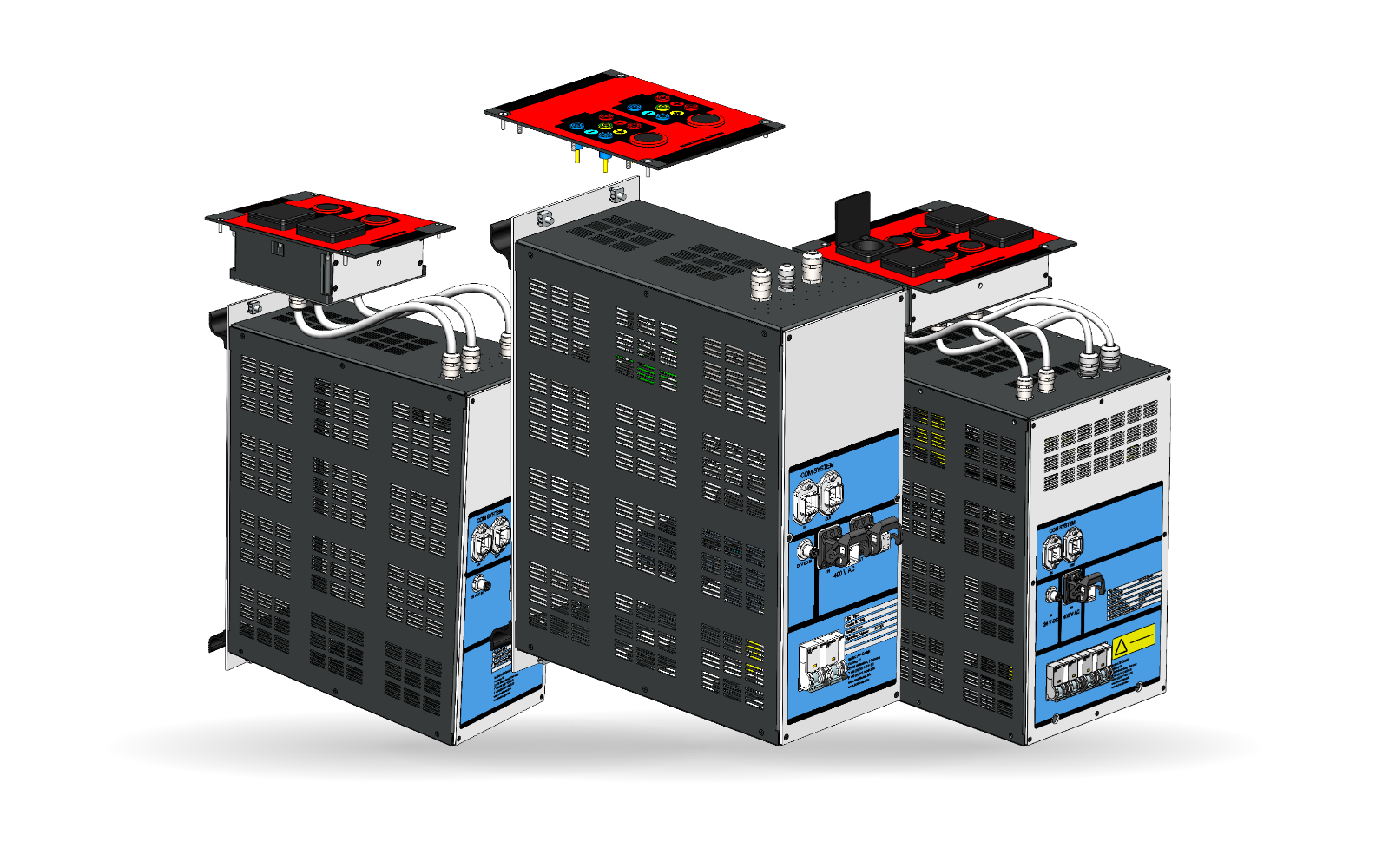

POWER-Module
Alle Module im Überblick
Stromversorgung
Hauptstromversorgung
Zentrale Stromversorgung des Prüfsystems, aus der auch die 48-V-Versorgung der Drive-Module kommt. Wird im Konfigurator automatisch ergänzt.
- INO-Nr.
- INO003504

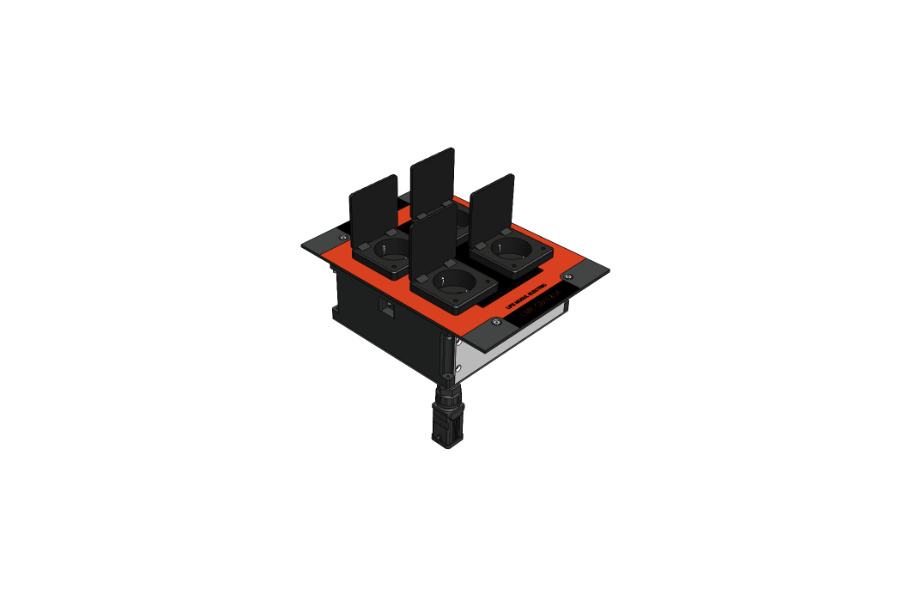

Vier einfache Steckdosen
Stromversorgung AC
Vier einfache Steckdosen für die Versorgung von Prüflingen oder Zusatzgeräten.
- INO-Nr.
- INO005858
- Funktionsanschlüsse
- Vier Steckdosen
Zwei schaltbare Steckdosen mit Leistungsmessung
Stromversorgung AC
Mit dem PME-SCV01 binden Sie elektrische Prüflinge in den Prüfaufbau ein – alle Geräte, die üblicherweise an einer Haushaltssteckdose betrieben werden. Das Modul hat zwei einzeln schaltbare Schutzkontakt-Steckdosen für Leistungen bis ca. 5 kW. Ein eigener Einspeiseanschluss für kundenseitige Trafostationen ermöglicht auch abweichende Netzfrequenzen und Spannungen. Hochwertige Wandler messen Strom und Spannung exakt – die Basis für eine softwaregestützte Leistungsüberwachung.
- INO-Nr.
- INO005928
- Anschlüsse
- 24 V DC, COM
Einspeisung bis 280 V AC - Funktionsanschlüsse
- Zwei Steckdosen (Schuko)
Varianten & Zubehör
- Varianten
- Ähnliche Ausführung in Kompaktbauweise für den SMARTTESTER® ID
- SMARTTESTER® Zubehör
- Zuleitung für 16-A-CEE-Steckdose, Zuleitung für interne Verkabelung
- Allgemeines Zubehör
- CEE-Verlängerungen nach Industriestandard
2-fach Spannungsquelle bis 48 V DC
Zweifach-Spannungsquelle DC
Das PME-PS-SCV-48 versorgt Prüflinge mit Gleichspannung bis 48 V. Zwei unabhängig einstellbare Quellen stehen bereit; Spannung und Strom stellen Sie bequem in der SMARTTESTER® SOFTWARE ein. Der Anschluss erfolgt über 4-mm-Laborbuchsen – je Quelle zwei Buchsenpaare und eine Erdungsbuchse.
- INO-Nr.
- INO012668
- Anschlüsse
- 24 V DC, COM
Einspeisung 400 V AC - Funktionsanschlüsse
- Vier Anschlusspaare 4-mm-Laborbuchse
Varianten & Zubehör
- Varianten
- Auch für 12 und 24 V DC
- SMARTTESTER® Zubehör
- Zuleitung für 16-A-CEE-Steckdose, Zuleitung für interne Verkabelung
- Allgemeines Zubehör
- CEE-Verlängerungen nach Industriestandard
1-fach Spannungsquelle bis 60 V DC
Einfach-Spannungsquelle DC
Das PME-PS-SCV-60 versorgt Prüflinge mit Gleichspannung bis 60 V. Spannung und Strom stellen Sie bequem in der SMARTTESTER® SOFTWARE ein. Der Anschluss erfolgt über Laborbuchsen.
- INO-Nr.
- INO012755
- Anschlüsse
- 24 V DC, COM
Einspeisung 400 V AC - Funktionsanschlüsse
- Zwei Anschlusspaare 4 mm + 6 mm Laborbuchse
Varianten & Zubehör
- Varianten
- Ähnliche Ausführungen für 12, 24 und 48 V DC
- SMARTTESTER® Zubehör
- Zuleitung für 16-A-CEE-Steckdose, Zuleitung für interne Verkabelung
- Allgemeines Zubehör
- CEE-Verlängerungen nach Industriestandard

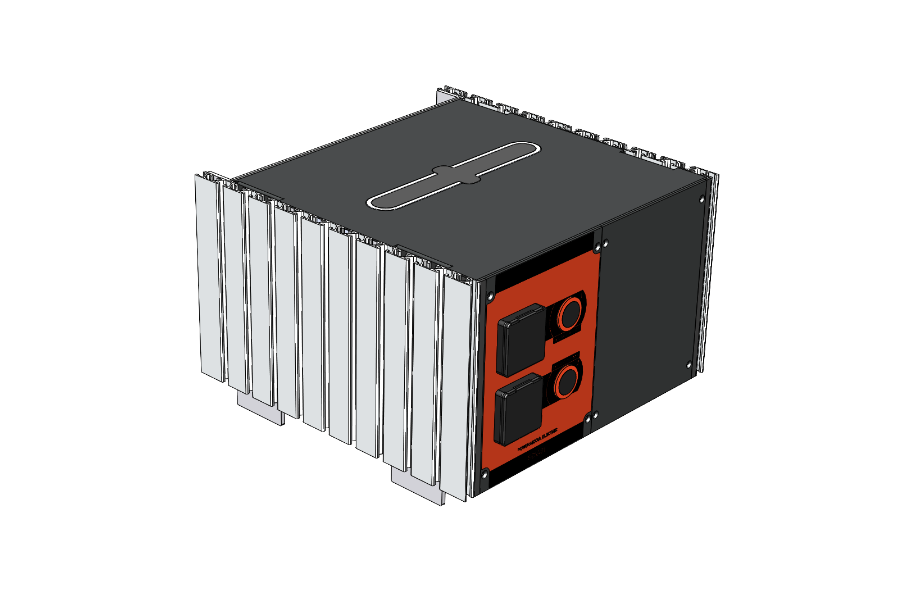

Zwei schaltbare Steckdosen mit Leistungsmessung (C-Serie)
Stromversorgung AC, Kompaktbauform
Kompaktausführung für den SMARTTESTER® ID: zwei schaltbare Steckdosen mit Strom- und Leistungsmessung.
- INO-Nr.
- INO012875
- Funktionsanschlüsse
- Zwei Steckdosen

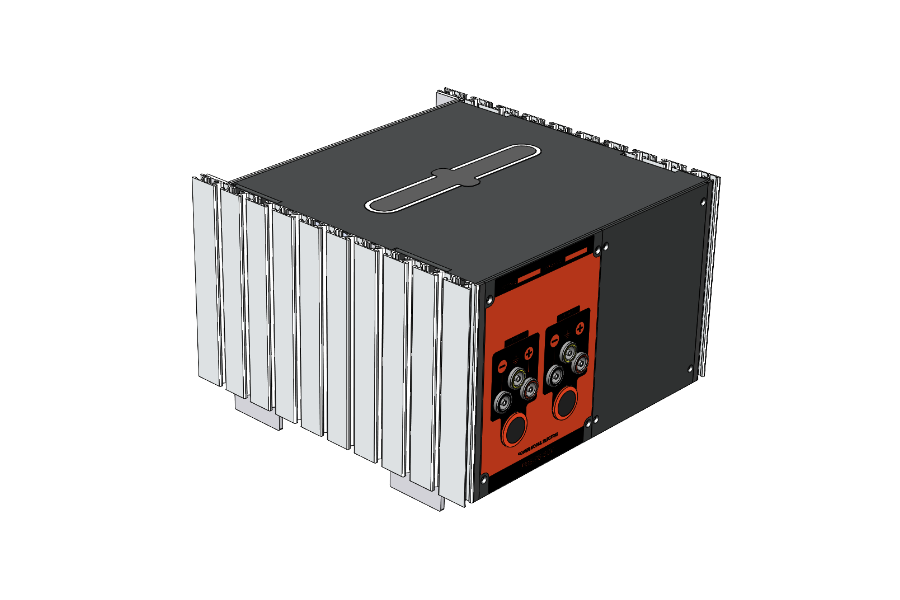

2-fach Spannungsquelle bis 48 V DC (C-Serie)
Spannungsquelle DC, Kompaktbauform
Kompaktausführung für den SMARTTESTER® ID: zwei einstellbare Gleichspannungsquellen bis 48 V.
- INO-Nr.
- INO014908

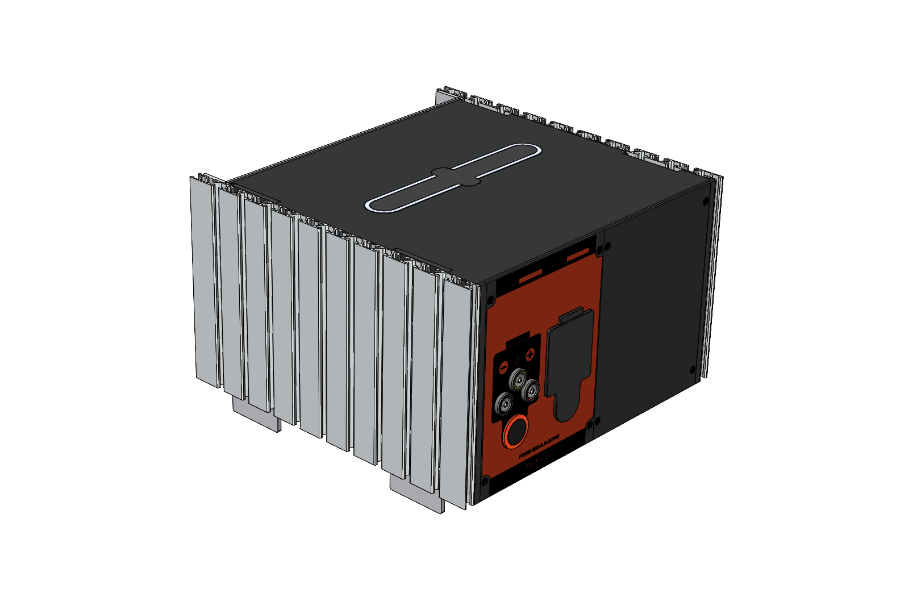

1-fach Spannungsquelle bis 60 V DC (C-Serie)
Spannungsquelle DC, Kompaktbauform
Kompaktausführung für den SMARTTESTER® ID: eine einstellbare Gleichspannungsquelle bis 60 V.
- INO-Nr.
- INO014909
Preise zzgl. MwSt. Welche Module in Ihr System passen und wie viel Platz sie belegen, sehen Sie im Konfigurator.
Profi-Tipp
Auch für exotische Aufgaben findet sich eine Lösung: Wir bieten Module jenseits der üblichen elektrischen Größen. Über eine externe Einspeisung lassen sich zum Beispiel auch ungewöhnliche Spannungen oder Netzfrequenzen verarbeiten und für Ihre Prüfzwecke nutzen.
Weitere Funktionsbereiche
Was Ihr System noch kann
AIR · 5 Module
Pneumatik
Ventile und Proportionaldruck für pneumatische Aktuatoren – von 5/2-Wege bis Druckregelung.
DRIVE · 3 Module
Servotechnik
Antriebsregler für Linearachsen und Drehantriebe – mit One-Cable-Technik und STO.
SCALE · 6 Module
Messtechnik
Messeingänge für Kraft, Drehmoment und Temperatur – mit Protokoll in der Software.
X · 9 Module
X-Funktionen
Digitale und analoge Ein- und Ausgänge, Schnittstellen und Safety-Erweiterungen.
Passen die POWER-Module zu Ihrer Aufgabe?
Stellen Sie Ihr System im Konfigurator zusammen – oder senden Sie uns Ihr Produkt für einen kostenlosen Test.
