FLEXIBLE ARME / VERSTELLSYSTEME

Mit den flexiblen Armen lassen sich kleine Aktuatoren (z.B. Pneumatik-Zylinder) frei im Raum Positionieren. Alle System verfügen über eine zentrale Klemmschraube mit der alle Gelenke des Arms gleichzeitig fixiert werden können. Ein Gewinde M6 dient als Anschlussmöglichkeit am oberen Ende des Arms. Am Fuß befindet sich jeweils ein Niederzugzapfen, der in der entsprechenden Bohrung des Gegenstücks geklemmt wird.

Mittels der Verstellsysteme lassen sich auch größere Aufbauten oder Aktuatoren exakt positionieren. Alle Systeme verfügen über eine mechanische Positionsanzeige und sind vorgespannt, so dass eine zusätzliche Klemmung entfällt. Die Verstellsyteme lassen sich untereinander kombinieren, so dass der Bau von X-Y-Tischen oder auch senkrechten Anordnungen möglich wird. Mit optionalen Montagekits und Schlittenplatten werden die Einheiten kompatibel zu den restelichen MECHANICS Element, so dass die Besfestigung in Nuten oder mittels Bohrung/Zapfen kein Problem darstellt.

KOMPLETTE BAUTEILÜBERSICHT HERUNTERLADEN

Nachfolgend können Sie unsere komplette Bauteilübersicht herunterladen. Bitte haben Sie Verständnis, dass dazu eine kurze Registrierung erforderlich ist.
Die Bauteilübersicht wird laufend mit neuen Bauteilen aktualisiert und sinnvollen Informationen ergänzt.

Nicht das Passende gefunden? Sprechen Sie uns gerne an! Wir können Sonderkonstruktionen realisieren und erweitern gerne unser Programm mit neuen Ideen die das System und somit die Arbeit verbessern und erleichtern.

FLEXIBLE ARME

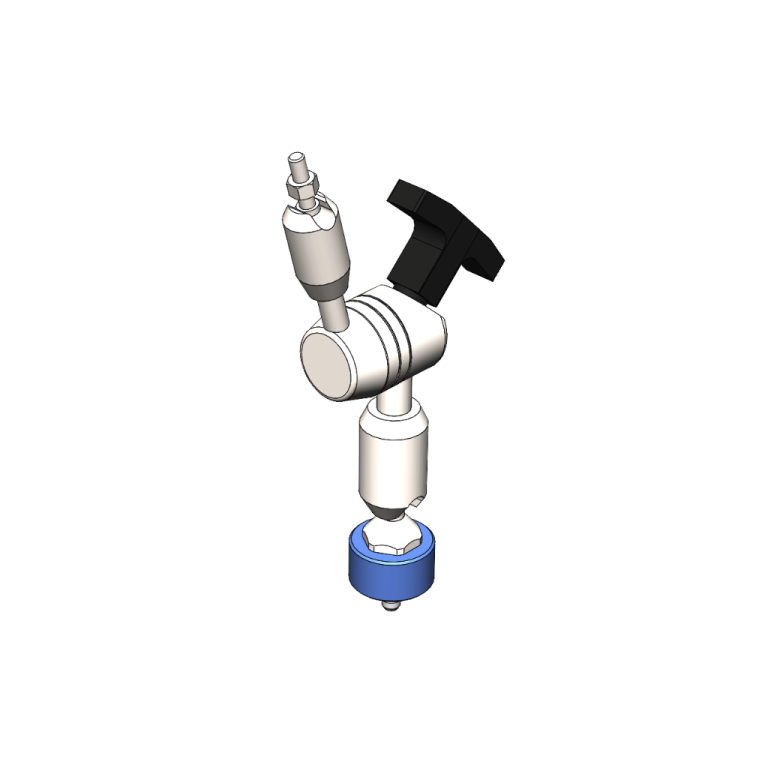

P13001-40140-00_Flexarm FA80

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-FA80
Flexibler Arm mit Zentralklemmung
212 mm – gestreckt
36 mm
Zapfen
Positionierung kleiner Betätiger

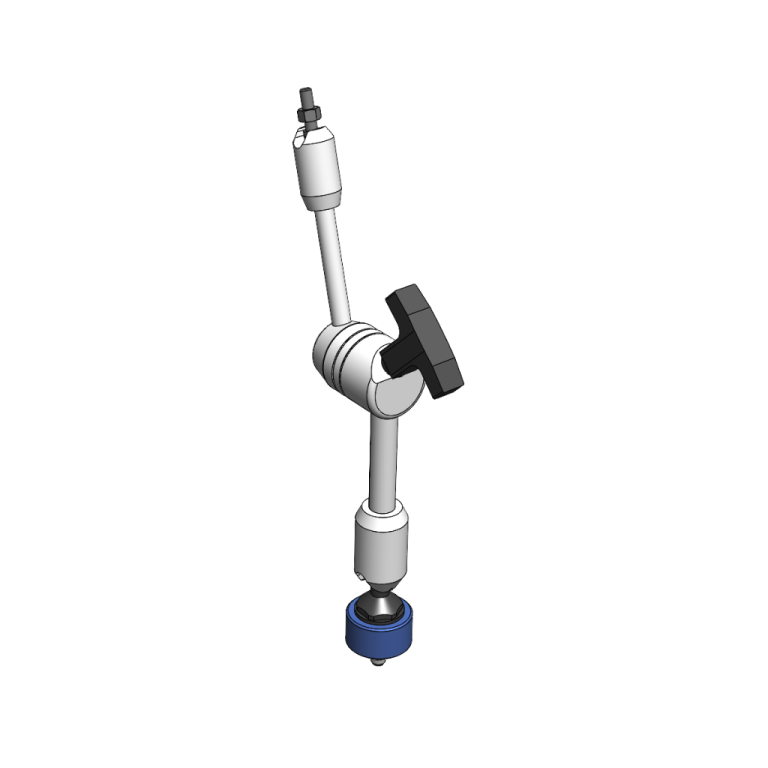

P13001-20610-00_Flexarm FA100

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-FA100
Flexibler Arm mit Zentralklemmung
285 mm – gestreckt
36 mm
Zapfen
Positionierung kleiner Betätiger

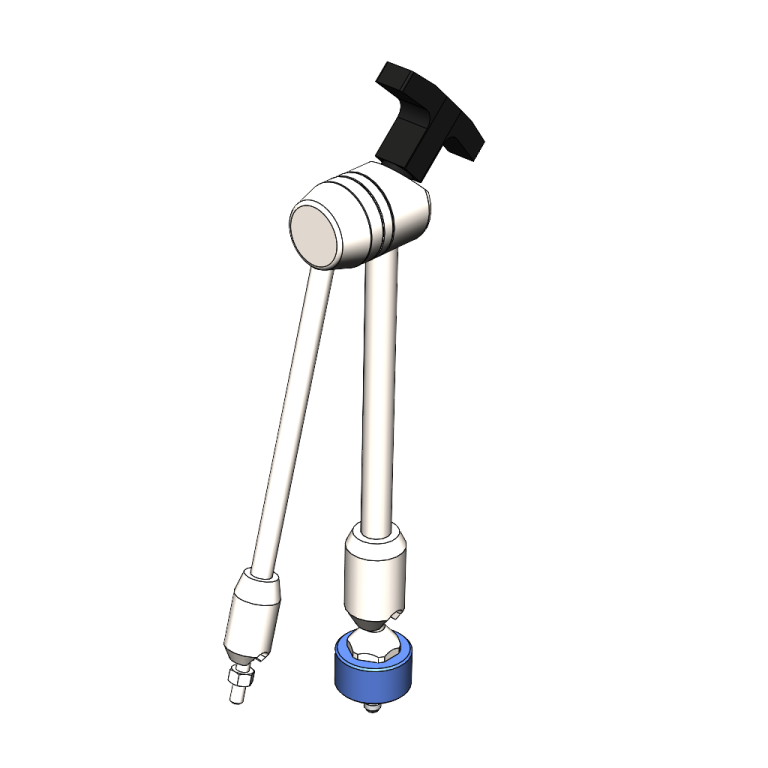

P13001-20620-00_Flexarm FA200

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-FA200
Flexibler Arm mit Zentralklemmung
445 mm – gestreckt
36 mm
Zapfen
Positionierung kleiner Betätiger

VERSTELLSYSTEME / ZUBEHÖR

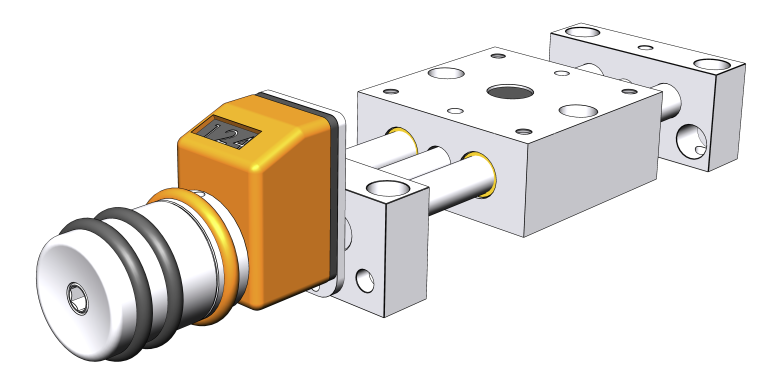

P13001-21510-00 Positioniereinheit BG1

ARTIKEL:
ART:
HUB:
LASTAUFNAHME:
VERBINDUNG:
ANWENDUNG:

FM-PU-01
Positioniereinheit – Größe 1
48 mm
200 N
Gewinde und Durchgangslöcher M4
Exakte Positionierung von Aufbauten

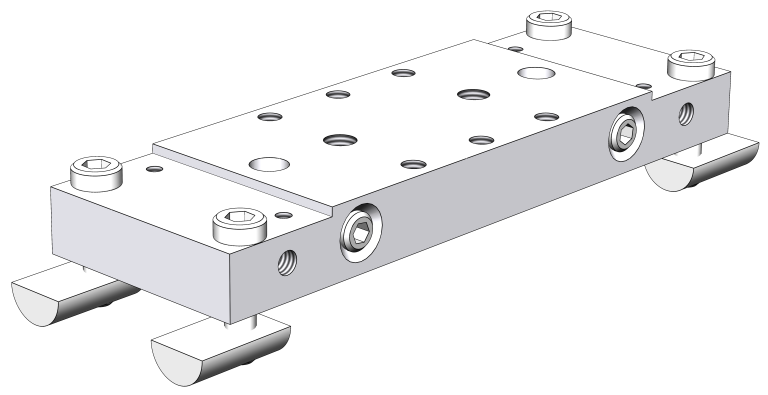

P13001-40110-00 Montagekit Positioniereinheit BG 1

ARTIKEL:
ART:
ABMESSUNGEN:
ZUBEHÖR:
VERBINDUNG:
ANWENDUNG:

FM-AK-01
Montagekit – Größe 1
50 x 150 mm
Schrauben, Nutensteine, Gewindestifte
Gewinde und Durchgangslöcher M6
Verbindungsplatte für Positioniereinheit
Übergang SMARTTESTER® System

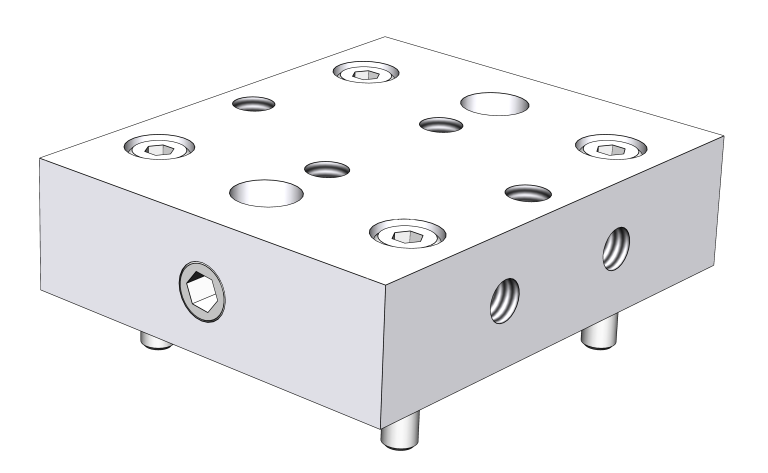

P13001-40130-00 Schlittenplatte Kit 1

ARTIKEL:
ART:
ABMESSUNGEN:
ZUBEHÖR:
VERBINDUNG:
ANWENDUNG:

FM-PS-01
Schlittenplatte – Größe 1
50 x 60 mm
Schrauben, Gewindestifte
Gewinde und Durchgangslöcher M6
Übergang SMARTTESTER® System

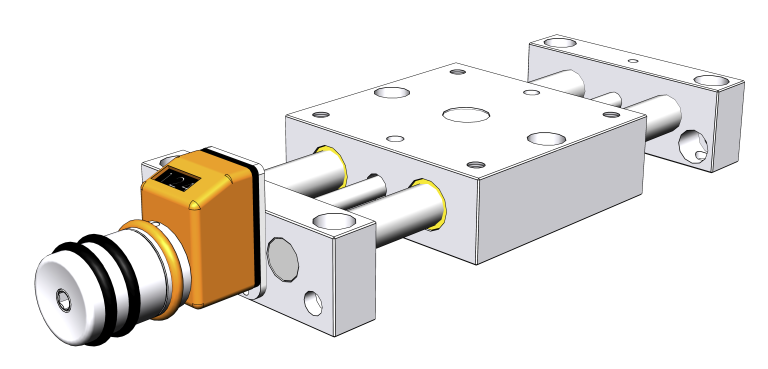

P13001-21520-00 Positioniereinheit BG2

ARTIKEL:
ART:
HUB:
LASTAUFNAHME:
VERBINDUNG:
ANWENDUNG:

FM-PU-02
Positioniereinheit – Größe 2
73 mm
300 N
Gewinde und Durchgangslöcher M6
Exakte Positionierung von Aufbauten

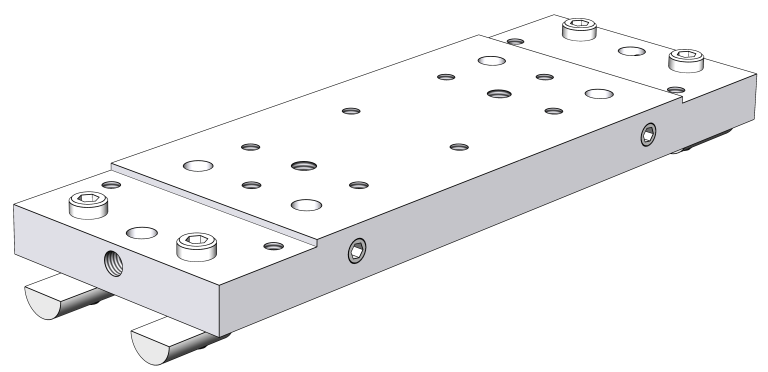

P13001-20570-00 Montagekit Positioniereinheit BG 2

ARTIKEL:
ART:
ABMESSUNGEN:
ZUBEHÖR:
VERBINDUNG:
ANWENDUNG:

FM-AK-02
Montagekit – Größe 2
76 x 220 mm
Schrauben, Nutensteine, Gewindestifte
Gewinde und Durchgangslöcher M6
Verbindungsplatte für Positioniereinheit
Übergang SMARTTESTER® System

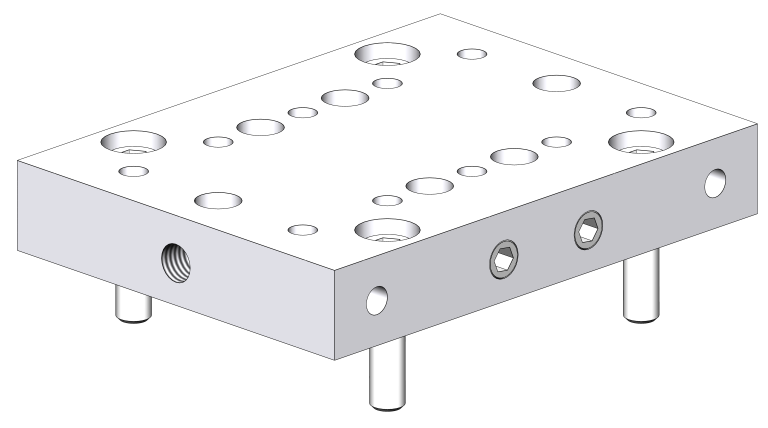

P13001-20580-00 Schlittenplatte Kit 2

ARTIKEL:
ART:
ABMESSUNGEN:
ZUBEHÖR:
VERBINDUNG:
ANWENDUNG:

FM-PS-02
Schlittenplatte – Größe 2
75 x 100 mm
Schrauben, Gewindestifte
Gewinde und Durchgangslöcher M6
Übergang SMARTTESTER® System

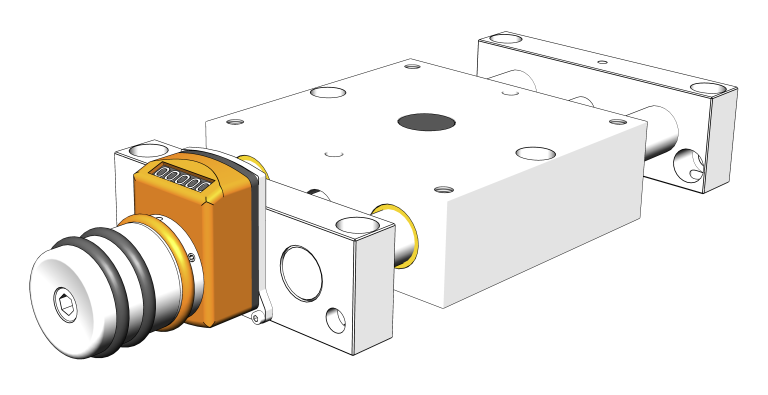

P13001-21530-00 Positioniereinheit BG3

ARTIKEL:
ART:
HUB:
LASTAUFNAHME:
VERBINDUNG:
ANWENDUNG:

FM-PU-03
Positioniereinheit – Größe 3
86 mm
1000 N
Gewinde und Durchgangslöcher M10
Exakte Positionierung von Aufbauten

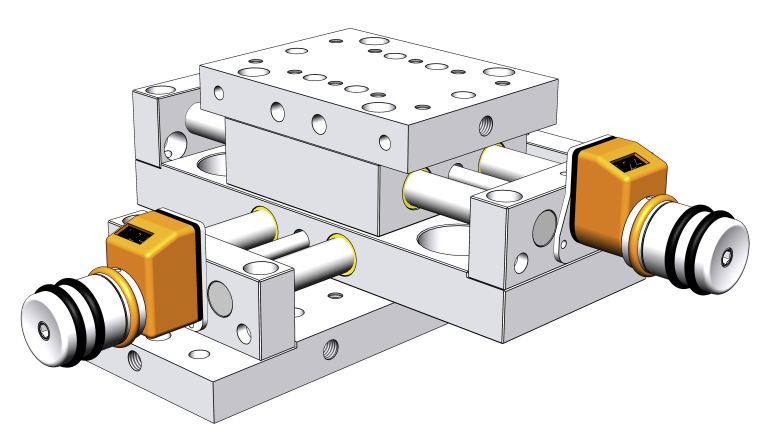

P13001-21780-00 X-Y-Positioniereinheit 02

ARTIKEL:
ART:
HUB:
LASTAUFNAHME:
VERBINDUNG:
ANWENDUNG:

FM-PU-XY-02
X-Y-Positioniereinheit – Größe 2
73 / 73 mm
200 N
Gewinde und Durchgangslöcher M6
Exakte Positionierung von Aufbauten
Vormontiertes System mit Montagekit und Schlittenplatte
