SMARTTESTER® MECHANICS

DAS DURCHGEHENDE KONZEPT!

Mit unserem mechanischen Baukasten haben Sie Ihre Prüflinge fest im Griff.
Die zahlreichen, einfach zu bedienenden Komponenten arbeitet perfekt mit Ihrem SMARTTESTER® Prüfsystem zusammen.
Durch die identische Verbindungstechnik und die gleichen Werkzeuge greifen die Einzelteile nahtlos ineinander.
So lassen sich Ihre Prüfszenarien in Rekordzeit realisieren und superschnell anpassen.

Sie wissen nicht, ob unser MECHANICS Baukasten die richtige Lösung für Ihre Anwendung ist?

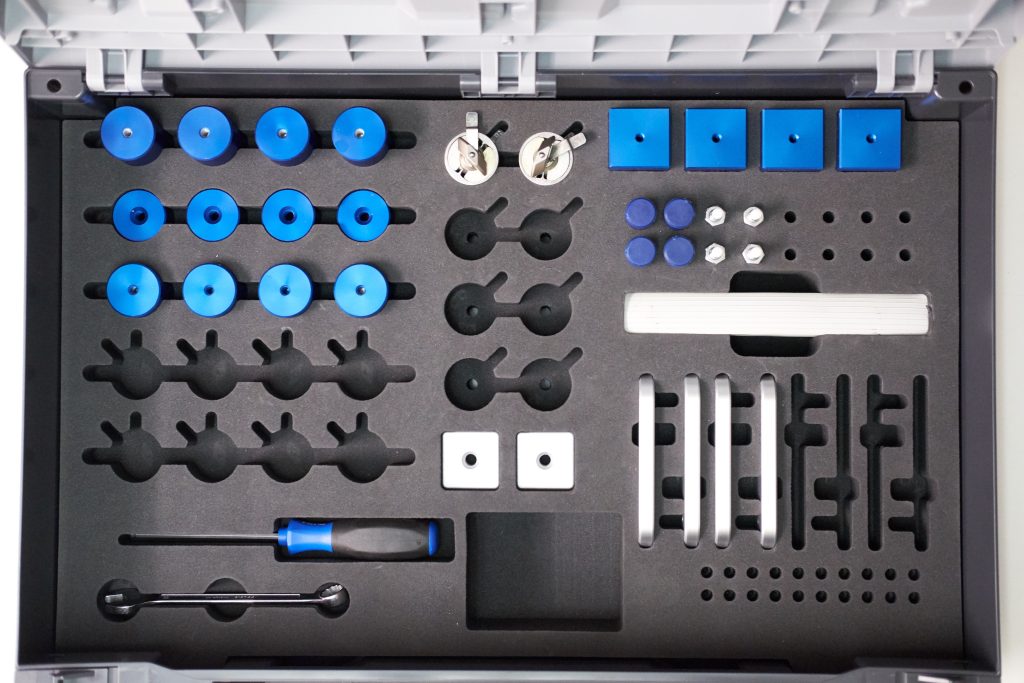

Finden Sie es heraus und bestellen Sie unsere Demo-Einheit 14 Tage kostenlos zur Ansicht.

NUR NOCH EIN WERKZEUG – NAJA FAST!

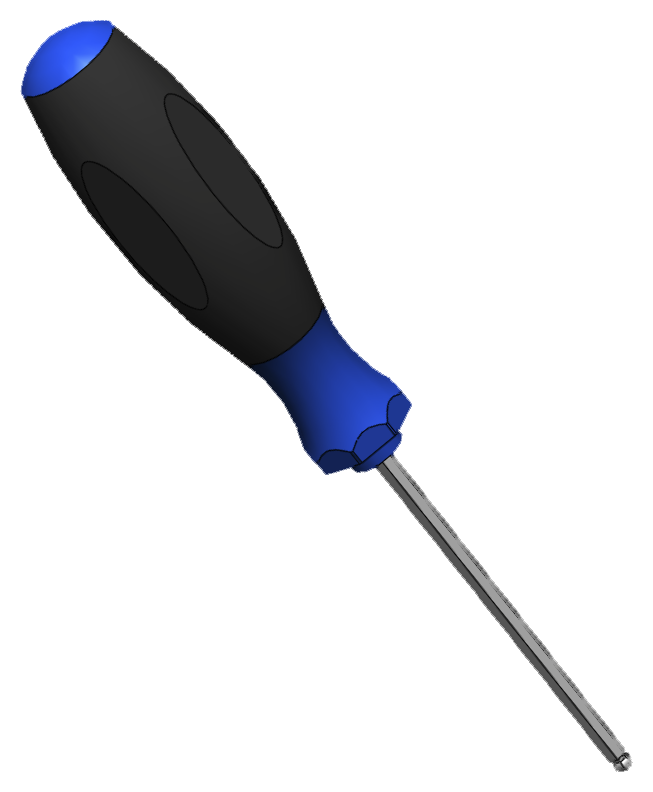

Unser MECHANICS Programm ist für seine einfache Bedienbarkeit und die flotte Arbeitsweise bekannt! Um dieses Ziel zu erreichen, wurden alle Schraubengrößen konsequent vereinheitlicht und das System auf die Bedienung mit nur einen Werkzeug ausgerichtet. Somit lassen sich alle Verbindungen per Hand mit dem Innensechskant 4 mm anziehen. Das spart Zeit und Nerven und die Suche nach dem richtigen Werkzeug erübrigt sich!

GUTE VERBINDUNGEN!

SMARTTESTER® MECHANICS bietet zahlreiche Möglichkeiten um schnell und flexibel Prüfaufbauten zu realisieren. Grundlagen dafür sind zwei sich ergänzende Verbindungstechniken: Der sogenannte Click-Verbinder stellt den Anschluss an die Nut 8 des Profilbaukastens her. Mit dem zusätzlichen Niederzugzapfen lassen sich weitere Verbindungselemente innerhalb eines kompakten Bauraums anfügen und anschließend weiter kombinieren.

Sollte der Baukasten in Ihrem Projekt doch einmal an seine Grenzen stoßen, bieten wir mit den SMARTTESTER® MECHANICS natürlich auch Sonderlösungen und Vorrichtungen gemäß Ihrer Anforderungen. Unsere Entwicklung greift dabei bestmöglich auf bestehende Bauteile zurück, so das die universelle Einsetzbarkeit für Sie erhalten bleibt.

Click-Verbinder Orthogonal

Click-Verbinder Direkt

Click-Verbinder

Niederzugzapfen 8-23 NT

Niederzugzapfen 8-26 NT

Nutenstein 8 M6

Verbinder Weiblich

Verbinder Männlich

Befestigung Lasche

Mehrfach- Verbinder

Übergang von
Bohrung auf Zapfen

Platten und Lasche
für variable
Abstände

Übergang von Nut 8
auf Niederzugzapfen

Verbindung
mit Zapfen
und Nutenstein

Verbindung
mit Zapfen
direkt eingeschraubt

Winkel- und
Mehrfach-Adapter

Parallele Verbindung
von Profilen mit
Click-Verbindern



Alle Verbinder können
mit einem Werkzeug
festgezogen werden



Senkrechte Verbindung
von Profilen mit
Click-Verbindern



Schräge und diagonale
Verbindung von Profilen
mit Click-Verbindern



CLICK-VERBINDER ODER NIEDERZUGZAPFEN?

Das MECHANICS Programm bietet verschiedene Verbindungstechniken für unterschiedliche Anforderungen und Anwendungsfälle. Trotz der unterschiedlichen Ausführungen und Varianten lässt sich das System mit nur einen Werkzeug bedienen: dem Innensechskant 4 mm.
Verbinder und Verlängerungen
  • Für große Kräfte und Momente geeignet.
  • Bauform ist immer Durchmesser 36 mm.
  • Für stabile Grundaufbauten aus Profilen.
  • Stellt Verbindung zum Profilsystem 8 her.
  • Für Parallele, Senkrechte und Schräge Verbindungen.
  • Vielfach im Lieferumfang von SMARTTESTER® Aktuatoren enthalten.
  • Adapter zum Übergang auf Niederzugzapfen/Bohrung verfügbar.
  • Sehr kompakte Verbindungstechnik.
  • Auch für schmale Aufbauten geeignet.
  • Bauteile in den Ausführungen 36 und 18 mm verfügbar.
  • Einfach mit Click-Verbinder zu kombinieren.
  • Verbindung direkt zur Nut 8 möglich.
  • **NEU**  Verbindung mit Nut 5 möglich.
  •  **NEU ** Anschluss direkt an Gewindebohrung M5 und M6 möglich
  • Auch als Alternative zur Befestigung von SMARTTESTER® Aktuatoren verwendbar.
  • Elemente kombinierbar für größere Kräfte und Momente.
  • Zukunftsfähiges,  wachsendes Ökosystem mit vielen neuen Lösungen.
