Technologie-Module · AIR
Pneumatik
Durch unterschiedliche pneumatische Erweiterungen, die sogenannten Air-Module, binden Sie beliebige pneumatische Aktuatoren in den Prüfablauf ein. Die Möglichkeiten reichen von einfachen 5/2-Wege-Ventilen bis zur leistungsfähigen Proportionaldrucktechnik, mit der Sie verschiedene Drücke komfortabel über die SMARTTESTER® SOFTWARE verwalten.

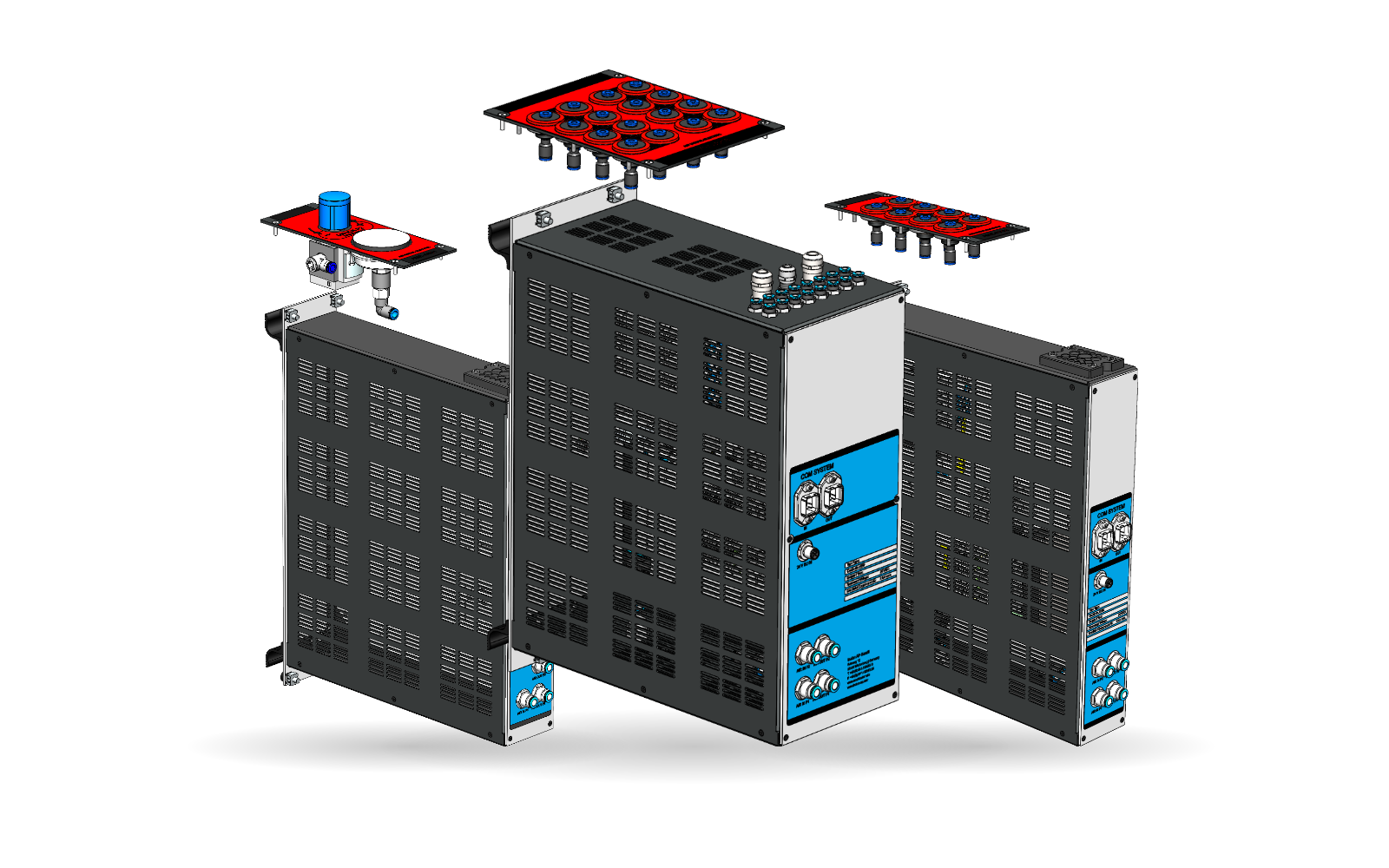

AIR-Module
Alle Module im Überblick
Druckluftversorgung
Druckluft-Versorgung
Das AME-AS01 ist immer erforderlich, sobald pneumatische Aktuatoren verwendet werden. Über dieses Technologie-Modul wird die Druckluftversorgung für alle weiteren Komponenten bereitgestellt. Es verfügt über ein elektrisches Einschaltventil, das über die SMARTTESTER® SOFTWARE angesteuert wird. Über einen manuellen Druckregler lässt sich der Systemdruck bis 6 bar einstellen. Das Modul ist voll in die Sicherheitstechnik des SMARTTESTER® integriert: Bei einem Not-Halt wird der Systemdruck sicher abgeschaltet.
- INO-Nr.
- INO003493
- Anschlüsse
- Pneumatik ø 8 mm
COM - Funktionsanschlüsse
- Air Supply
Varianten & Zubehör
- SMARTTESTER® Zubehör
- z. B. zusätzliche Wartungseinheit mit separatem Absperrventil und Filter
- Allgemeines Zubehör
- Pneumatische Standard-Komponenten wie Schläuche, Steckverbinder usw.
Vier Ventile Proportionaldruck
Proportionaldruck-Ventil
Mit dem AME-PP04-P werden bis zu vier beliebige pneumatische Aktuatoren unabhängig voneinander angesteuert. Dank integrierter Proportionaldrucktechnik erhält jeder Anschluss einen eigenen Druckwert, der in der SMARTTESTER® SOFTWARE für jeden Schritt festgelegt wird. Die Regelung hält den Druck über den gesamten Bewegungsablauf konstant.
- INO-Nr.
- INO006883
- Anschlüsse
- Pneumatik ø 8 mm
24 V DC
COM - Funktionsanschlüsse
- 4 × Pneumatikzylinder ø 6 mm
Varianten & Zubehör
- Varianten
- Auch mit zwei Ventilanschlüssen erhältlich
- SMARTTESTER® Zubehör
- Pneumatische Zylinder in vielen Baugrößen, linear und rotativ
- Allgemeines Zubehör
- Pneumatische Standard-Komponenten wie Schläuche, Steckverbinder usw.

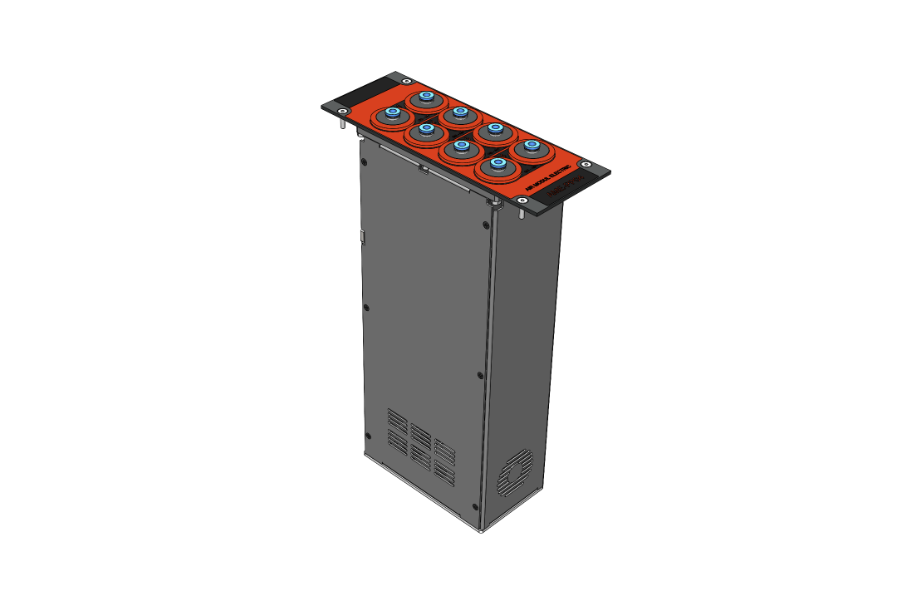

Vier Ventile
Standard 5/2-Ventil
Mit dem AME-PP04 werden bis zu vier beliebige pneumatische Aktuatoren unabhängig voneinander angesteuert. Dank 5/2-Wege-Ventilen lassen sich einfach- und doppeltwirkende Zylinder betreiben. Die Zuweisung erfolgt in der SMARTTESTER® SOFTWARE – einzeln oder mehrere Ventile gleichzeitig.
- INO-Nr.
- INO012898
- Anschlüsse
- Pneumatik ø 8 mm
24 V DC
COM - Funktionsanschlüsse
- 4 × Pneumatikzylinder ø 6 mm
Varianten & Zubehör
- Varianten
- Auch mit acht Ventilanschlüssen erhältlich
- SMARTTESTER® Zubehör
- Pneumatische Zylinder in vielen Baugrößen, linear und rotativ
- Allgemeines Zubehör
- Pneumatische Standard-Komponenten wie Schläuche, Steckverbinder usw.
Acht Ventile
Standard 5/2-Ventil
Mit dem AME-PP08 werden bis zu acht beliebige pneumatische Aktuatoren unabhängig voneinander angesteuert. Dank 5/2-Wege-Ventilen lassen sich einfach- und doppeltwirkende Zylinder betreiben. Die Zuweisung erfolgt in der SMARTTESTER® SOFTWARE – einzeln oder mehrere Ventile gleichzeitig.
- INO-Nr.
- INO004748
- Anschlüsse
- Pneumatik ø 8 mm
24 V DC
COM - Funktionsanschlüsse
- 8 × Pneumatikzylinder ø 6 mm
Varianten & Zubehör
- Varianten
- Auch mit vier Ventilanschlüssen erhältlich
- SMARTTESTER® Zubehör
- Pneumatische Zylinder in vielen Baugrößen, linear und rotativ
- Allgemeines Zubehör
- Pneumatische Standard-Komponenten wie Schläuche, Steckverbinder usw.

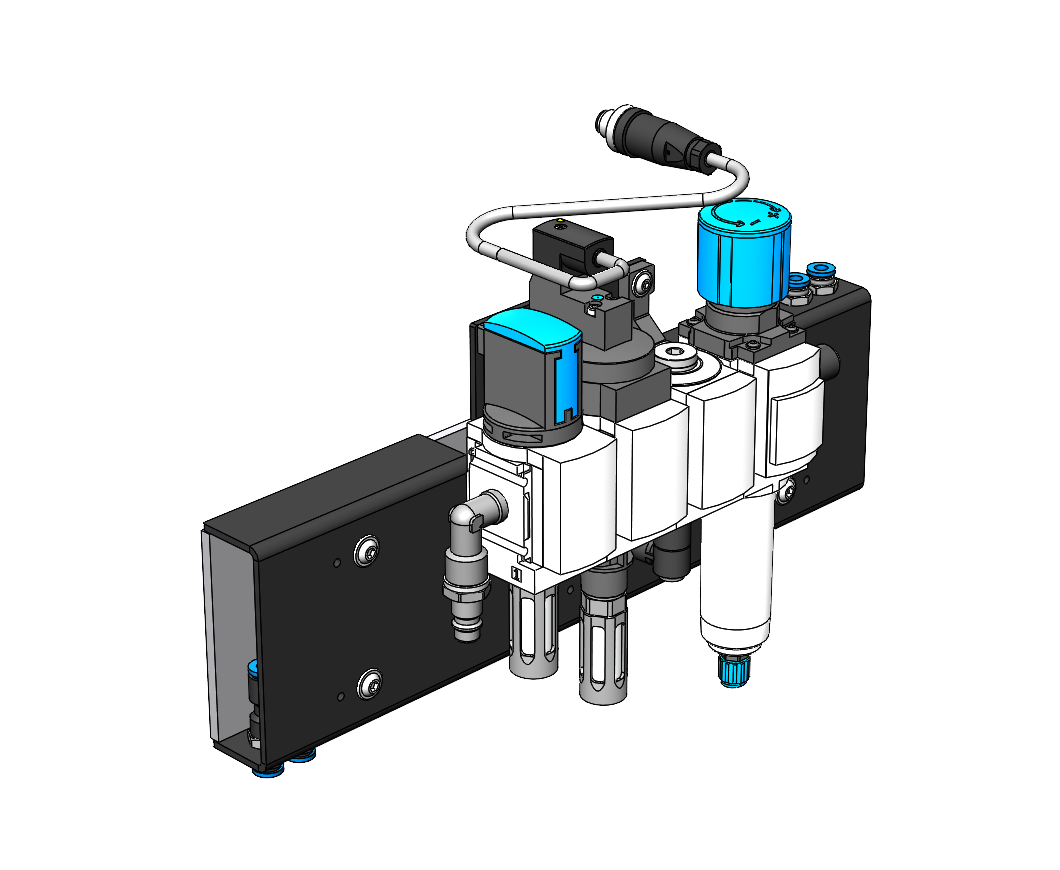

Druckluftversorgung (C-Serie)
Druckluft-Versorgung, Kompaktbauform
Druckluftversorgung in Kompaktbauform für den SMARTTESTER® ID. Wird im Konfigurator automatisch ergänzt, sobald pneumatische Komponenten gewählt sind.
- INO-Nr.
- INO012902
Preise zzgl. MwSt. Welche Module in Ihr System passen und wie viel Platz sie belegen, sehen Sie im Konfigurator.
Profi-Tipp
Verwenden Sie Ihre eigenen pneumatischen Standard-Aktoren oder bedienen Sie sich an unserem erprobten Baukasten mit dem Montagekomfort der SMARTTESTER® MECHANICS.
