VERBINDER UND VERLÄNGERUNGEN

Die Verbinder und die zugehörigen Verlängerungen stellen die Grundelemente des MECHANICS Baukasten dar.
Verbinder können zum Anschluss für die Nut 8 (Click-Verbinder) oder in Kombination mit Niederzugzapfen und Bohrung verwendet werden.
Niederzugzapfen sind für die Nut 8 (Ausführung M6) und für die Nut 5 (Ausführung M5) erhältlich.

HINWEIS: Vorangestellte Nummer beziehen sich auf die Bauteilübersicht

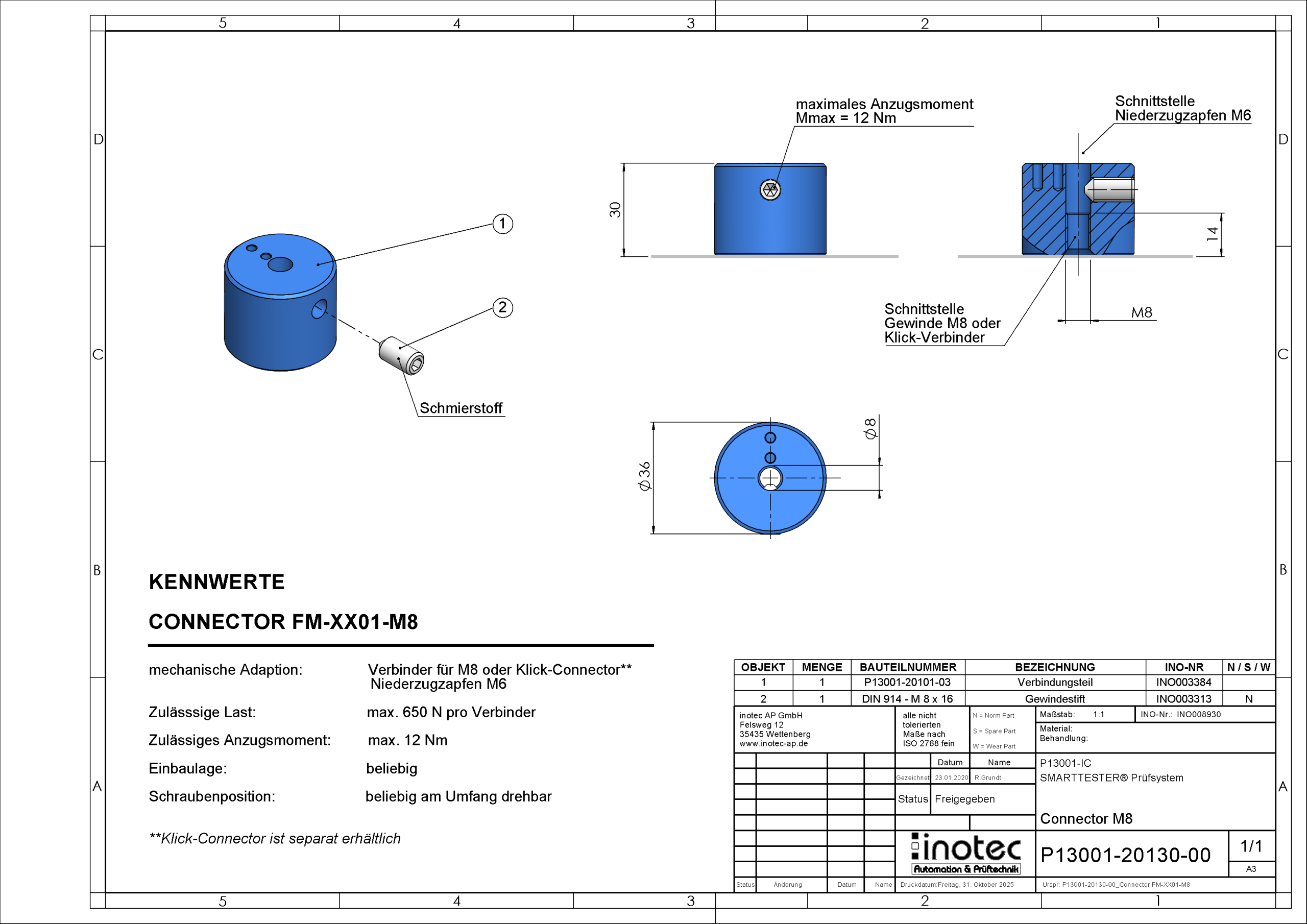

VERBINDER

p13001-20100-00_click-connector-fm-cc01-140-1

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CC-01
Click-Verbinder
60 mm
36 mm
Click und Bohrung
Übergang Profilnut auf Zapfen

p13001-20110-00_click-connector-fm-cc02-188-1

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CC-02
Click-Verbinder – Direkt
20 mm
36 mm
Click und Click
Parallele/Schräge Profilverbindung

P13001-20120-00 Click-Connector FM-CC03

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CC-03
Click-Verbinder – Othogonal
20 mm
36 mm bzw. 40 mm
Click und M8
Senkrechte Profilverbindung

P13001-20500-00_Angle-Extender FM-AE40

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-AE40
Mehrfach-Verbinder
40 mm
40 mm
Zapfen und Bohrungen
Verlängern/90°-Anbindung

P13001-20540-00_Angle-Extender FM-AE20

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-AE20
Mehrfach-Verbinder
20 mm
20 mm
Zapfen / Gewinde M6
Verlängern/90°-Anbindung

P13001-20420-00_Female-Extender 40 FM-FE-40

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-FE-40
Verbinder – weiblich
40 mm
36 mm
Bohrung und Bohrung
Von Zapfen auf Bohrung

P13001-20250-00_Female-Extender 40-S FM-FE-40-S

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-FE-40-S
Verbinder – weiblich – schmal
40 mm
18 mm
Bohrung und Bohrung
Von Zapfen auf Bohrung

P13001-20430-00_Male-Extender 20 FM-ME-20

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-ME-20
Verbinder – männlich
20 mm
36 mm
Zapfen und Zapfen
Von Bohrung auf Zapfen

P13001-20260-00_Male-Extender 20-S FM-ME-20-S

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-ME-20-S
Verbinder – männlich – schmal
20 mm
36 mm
Zapfen und Zapfen
Von Bohrung auf Zapfen

P13001-20691-00 Niederzugzapfen 8-23 NT

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-DT-21
Verbinder – Niederzugzapfen
21 mm
8 mm
Zapfen und Gewinde M5
Befestigung mit Zapfen/Bohrung

P13001-20691-00 Niederzugzapfen 8-23 NT

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-DT-23
Verbinder – Niederzugzapfen
23 mm
8 mm
Zapfen und Gewinde M6
Befestigung mit Zapfen/Bohrung

P13001-20692-00 Niederzugzapfen 8-26 NT

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-DT-26
Verbinder – Niederzugzapfen
26 mm
8 mm
Zapfen und Gewinde M6
Befestigung mit Zapfen/Bohrung

VERLÄNGERUNGEN

P13001-20200-00_Connector-Extender 40 FM-CE40

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CE-40
Verlängerung
40 mm
36 mm
Zapfen und Bohrung
Verbinden und Verlängern

P13001-20220-01_Connector-Extender 40 small FM-CE40-S

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CE-40-S
Verlängerung – schmal
40 mm
18 mm
Zapfen und Bohrung
Verbinden und Verlängern

P13001-20300-00_Connector-Extender 80 FM-CE80

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CE-80
Verlängerung
80 mm
36 mm
Zapfen und Bohrung
Verbinden und Verlängern

P13001-20230-00_Connector-Extender 80 small FM-CE80-S

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CE-80-S
Verlängerung – schmal
80 mm
18 mm
Zapfen und Bohrung
Verbinden und Verlängern

P13001-20400-00_Connector-Extender 120 FM-CE120

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CE-120
Verlängerung
120 mm
36 mm
Zapfen und Bohrung
Verbinden und Verlängern

P13001-20240-00_Connector-Extender 120 small FM-CE120-S

ARTIKEL:
ART:
LÄNGE:
DURCHMESSER:
VERBINDUNG:
ANWENDUNG:

FM-CE-120-S
Verlängerung – schmal
120 mm
18 mm
Zapfen und Bohrung
Verbinden und Verlängern
